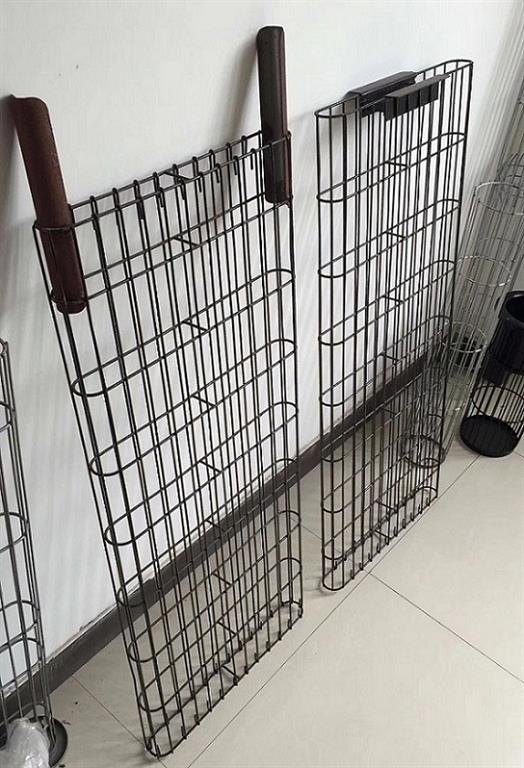

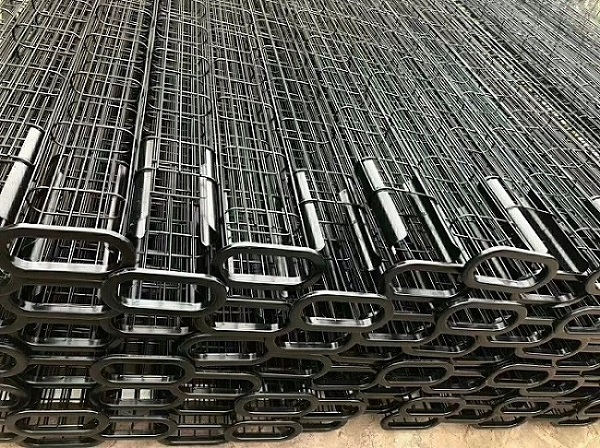

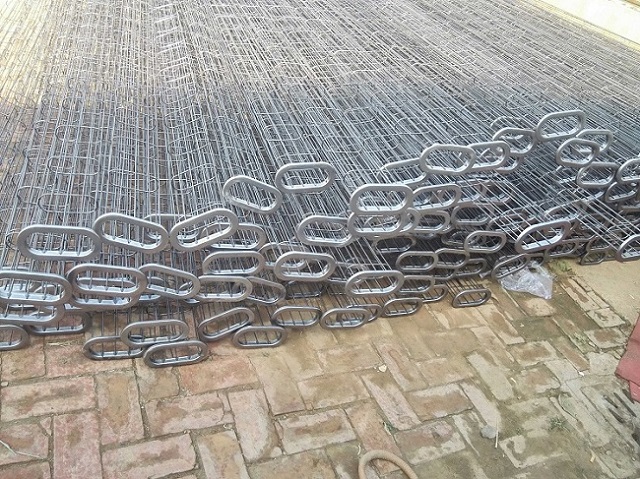

德國魯奇龍凈款大扁小扁袋籠骨架籠骨的作用:
袋籠的主要作用是支撐濾袋。質量好的袋籠便于安裝，也有助于延長濾袋的使用壽命，并給運輸、安裝和更換濾袋帶來方便。
德國魯奇龍凈款大扁小扁袋籠骨架籠骨的幾個基本技術要求:
1袋籠的結構 袋籠的結構、尺寸和袋籠的使用效果及袋籠的強度都有關系。
德國魯奇龍凈款大扁小扁袋籠骨架籠骨標準:
支撐環間距
籠式框架由支撐環和縱筋組成，支撐環之間的距離應在150～200mm范圍,可在框架長度內均勻分布，也可在框架二端按排分布后的余數。支撐環線材的直徑應大于縱筋線材的直徑。
2 縱筋間距
籠式框架如用于化纖針刺氈濾袋的，縱筋之間的距離應≤40mm，如用于玻纖機織布濾袋的，縱筋之間的距離應≤20mm。
2.2焊點的牢固度標準 4.3 焊點要求
濾袋框架所有的焊點均應焊接牢固，不允許有脫焊、虛焊和漏焊。 標準 5.3 焊點牢固度檢驗
將圓袋籠式框架一端固定，將另一端扭至60度保持15秒，然后放松，框架能正?；謴?fù)，并無脫焊現象?；蛴脺y力計檢驗，保正焊點的在250N 的拉力作用下不脫落。
2.2 焊接質量 焊接強度達到要求，同時不產生有害的毛刺，是焊接的基本要求，因為毛刺會損傷濾袋。（和焊機有關） 標準 4.4 表面光潔度
濾袋框架與濾袋接觸的表面應平滑光潔，不允許有焊疤、凹凸不平和毛刺。
2.4垂直度 垂直度是指袋籠的中心軸線和袋籠上托安裝基準面的垂直度。
垂直度不好的袋籠，不僅影響美觀，還影響通風及清灰時脈沖氣流對濾袋的沖擊， 甚至會造成相鄰濾袋碰撞、磨擦，同時也對安裝、更換濾袋帶來麻煩。（和焊機有關）
德國魯奇龍凈款大扁小扁袋籠骨架籠骨垂直度公差。
垂直度公差應取負公差。應≤框架長度的2‰
可用本公司提供的“袋籠垂直度激光檢驗儀檢驗”
表面處理 常規的表面處理有電鍍鋅或者有機硅噴粉處理；根據粉塵的
性質不同和使用環境的不同，袋籠的表面處理有不同的要求，如耐高文、耐酸等要求，有些地方甚至需要使用 304、316L 不銹鋼袋籠。有些廠家則直接采用鍍鋅絲焊接以省卻鍍鋅帶來的麻煩。
2.3袋籠的質量和濾袋壽命的關系
袋籠的質量和濾袋壽命有很大的關系。我們發現袋籠影響濾袋破損的原因主要來源于三個方面，一是：袋籠表面的毛刺割傷濾袋；二是：如果同直徑袋籠所用的直筋較少，在除塵和清灰的時候，濾袋的變形幅度過大，長期反復過度變形會使濾袋破損；三是：變形、脫焊、腐蝕斷裂的袋籠，同樣會使濾袋反復地過度變形或摩擦以致破損。
德國魯奇龍凈款大扁小扁袋籠骨架籠骨關鍵尺寸：上、中、下 3 段袋籠的連接處的尺寸“100 0-1”。
這個尺寸直所以有公差要求，主要是為了保正彈簧卡鉤能剛好卡住上下兩節袋籠。如該尺寸過小，彈簧卡鉤會松動，袋籠將脫節；如過緊，則根本無法卡住。這個尺寸公差如出現在金屬機械切削圖紙上可以_忽略，但是在袋籠圖紙
中玖是一個要求很高的公差。根據尺寸環計算方法，這意味著至少 3 方面的要求： 要求 1：尺寸“100 0-1”兩端的 2 個支撐圈畢需平整，如果這兩個支撐圈的
平面度公差大于 1mm，即使兩個支撐環的距離精度再高也滿足不了規定的尺寸公差。
扁形打圈機能保正支撐圈的平整度。
要求 2：尺寸“100 0-1”兩端的 2 個支撐圈的環距精度畢需高，即袋籠焊接時每移動一個環距的精度要高。“浙工”的扁形袋籠焊機的拉籠機構為：直線導軌+齒輪齒條+松下伺服電機+臺灣行星齒輪減速機”，這個機構能很好地保正環距精度。
要求 3：尺寸“100 0-1”兩端的 2 個支撐圈畢需垂直于袋籠的中心軸線，同時焊接時支撐圈畢需緊靠基準面并鎖緊。“浙工”的扁形袋籠焊機配有支撐圈鎖緊機構，該機構能保正支撐圈緊貼于基準面并鎖緊后再焊接。
德國魯奇龍凈款大扁小扁袋籠骨架
籠骨上導向片的位置精度
如果連接處兩個導向片的位置不正確，將無法保正兩節袋籠連接后的直線度， 同時也有可能導致無法正確安裝彈簧卡鉤。導向片焊機 DLJ-80B 能保正導向片焊接時的正確位置。
