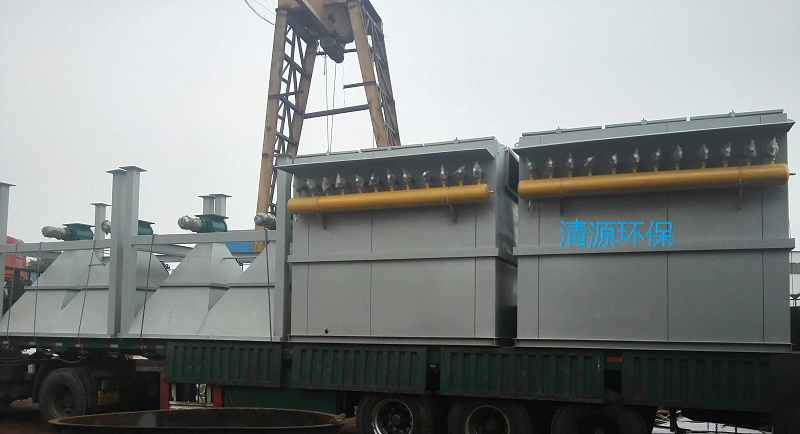

dmc脈沖布袋除塵器介紹
dmc脈沖布袋除塵器結構
1、DMC脈沖袋式除塵器主要有以下部分組成：
（1）箱體：包括袋室、凈空氣、多孔板、濾袋、濾袋籠架、檢修門，箱體設計耐壓為5000pa。
（2）出風系統：包括風機、風機配用電機。
（3）噴吹系統：包括氣包、噴吹管、脈沖閥、控制儀。
DMC脈沖布袋除塵器工作原理
引風機把含塵氣體從進氣口引入中殼體內，干凈的氣體透過濾袋由文氏管進入上殼體，而由凈氣出口排出，而粉塵被阻留在濾袋外壁，隨著時間的延長，吸附在濾袋上的粉塵越來越厚，濾袋阻力越來越大，此時，脈沖控制儀發出信號，程序自動控制各脈沖閥的開關，使高壓氣源經噴吹孔、文氏管向?yàn)V袋內噴射，由于高壓氣的作用，使濾袋發生急劇的膨脹引起沖擊振動，使吸附在濾袋表面的粉塵抖落在灰斗里由輸灰機構排出。
DMC脈沖布袋除塵器布袋
袋式除塵器能凈化含塵氣體的主要元件是過濾材料，它是有機或無機纖維制品。正確地選擇濾料是設計使用好袋式除塵器的關鍵。過濾材料的選擇，需要考慮含塵氣體性質、含塵濃度、粉塵顆粒大小、化學性質、物理性能、氣體溫度等。總的說來，選擇性能適當?shù)倪^濾材料，既要均勻致密，透氣性好，又要耐熱、_，還要有_的機械強度，才能延長濾袋的使用壽命，保持良好的除塵效率。每一種過濾材料都有各自的優缺點．根據上述條件選擇并合理地使用。
清源環保DMC脈沖布袋除塵器采用的濾袋為_滌綸針刺氈濾料，其規范如下：
型 號： _滌綸針刺氈
原 料： 聚 酯
厚 度： 1.4-1.35mm
單 量： 500g/m2
透 氣 量： 400-90m3/m2.min
表面處理： 熱定型，單面燒毛、軋光處理
濾袋加工： 粘壓縫制
DMC脈沖布袋除塵器布袋骨架
濾袋骨架制造質量的高低，直接影響濾袋的使用壽命，影響除塵器運行效果和日常維護工作量、費用，我們采取了以下措施：
⑴ 袋籠的材質為碳鋼冷拔絲，采用Ф6鋼絲經4次冷拔，外加旋轉力而成，無彎曲變形。
⑵袋籠采用多頭電焊機一次成型，焊點
光滑，均勻牢固，無脫焊、虛焊和漏焊等現
象，骨架強度高。
⑶袋籠的縱筋和反撐環分布均勻，并有
足夠的強度和剛度，防止損壞和變形，每只
袋籠縱筋8根、反撐環的間距小于200mm；
⑷袋籠采用圓形；
⑸適應除塵器結構需求，骨架為單節結構。
⑹骨架撐環采用圓型結構，避免與濾袋的磨損。
DMC脈沖布袋除塵器電磁脈沖閥
選擇_可靠的脈沖閥是脈沖除塵器的核心，優良的空氣動力特性和_的壽命是選擇脈沖閥的標準，我公司選用國產_品牌生產的DMF直角式脈沖閥。它采用_結構，由于配備高質量膜片，因此脈沖閥的維護工作量很少,它的使用壽命確保在100萬次以上。
其規格、型號及相關技術參數如下
DMF直角脈沖閥主要參數
|
正常狀態 |
閉合 |
|
出氣口管徑 |
1″ |
|
閥體 |
壓鑄鋁 |
|
|
Elastomer |
|
工作介質 |
壓縮空氣 |
|
氣體溫度 |
110℃Max |
|
環境溫度 |
100℃Max |
|
安裝方式 |
直角式 |
|
工作壓力 |
0.2-0.6MPa |
|
_工作壓力 |
7.5kgf/cm2 |
|
線圈類型 |
環氧樹脂灌封 |
|
線圈絕緣等級 |
E級 |
|
端子連接方式 |
DIN插座 |
|
重量 |
3712g |
DMC脈沖布袋除塵器花孔板
花孔板的質量對除塵器的性能影響很大：花板孔粗糙會使濾袋受損；孔距不均、花板表面不平整會使濾袋中心線相對于水平面的垂直度產生偏差，導致濾袋底部相互接觸，粉塵搭橋難以_，除塵器運行阻力上升，從而造成能源的浪費。因此，以上三個指標是需要嚴加控制的，控制措施如下：
⑴花板采用大型數控沖床設備實現對板孔的沖壓，加工后邊緣光滑，無尖角毛刺，孔徑公差滿足_標準，形成良好的密封，花孔中心偏差<1mm。
⑵ 花板表面平整光潔，無撓曲、凹凸不平等缺陷，其平面度偏差不大于1‰。
⑶工藝上整板切割、減少焊接量，有效消除焊接變形，確?？拙嗑鶆颉?/span>
DMC型脈沖布袋除塵器技術參數
|
技術參數
型號 |
DMC-12
|
DMC-24
|
DMC-36
|
DMC-48
|
DMC-60
|
DMC-72
|
DMC-84
|
DMC-96
|
DMC-108
|
DMC-120
|
|
過濾面積
（m2） |
9
|
18
|
27
|
36
|
45
|
54
|
63
|
72
|
81
|
90
|
|
濾袋數量
|
12
|
24
|
36
|
48
|
60
|
72
|
84
|
96
|
108
|
120
|
|
濾袋規格
|
Ф120╳2000
|
|||||||||
|
工作溫度
（℃） |
<120（滌綸）
|
|||||||||
|
設備壓力
（Pa） |
1000--1500
|
|||||||||
|
除塵效率
|
99%
|
|||||||||
|
入口含塵濃度
|
<15（g/m
 ） |
|||||||||
|
過濾風速m/min
|
0.5-4
|
|||||||||
|
處理風量m3/h
|
270-2150
|
540-4300
|
810-6480
|
1080-8640
|
1350-10800
|
1620-12900
|
1890-15100
|
2160-17200
|
2430-19400
|
2700-21600
|
|
噴風氣壓
（MPa） |
0.5-0.7
|
|||||||||
|
脈沖電磁閥
（個） |
2
|
4
|
6
|
8
|
10
|
12
|
14
|
16
|
18
|
20
|
|
脈沖寬度
|
0.1-0.2
|
|||||||||
|
脈沖周期
|
60-120
|
|||||||||
|
脈沖間隔
|
1-50
|
|||||||||
|
代號
|
A
|
B
|
C
|
D
|
G
|
H
|
J
|
M
|
N
|
I
|
L1
|
K
|
K1
|
n-d
|
n1-d1
|
|
DMC12
|
1410
|
1450
|
360
|
466
|
3/4”
|
2575
|
339
|
1200
|
366
|
400
|
420
|
113
|
113
|
16-Ф12
|
14-Ф18
|
|
DMC24
|
1410
|
1450
|
360
|
470
|
3/4”
|
2575
|
339
|
1200
|
370
|
400
|
620
|
110
|
113
|
14-Ф11
|
24-Ф18
|
|
DMC36
|
1360
|
1400
|
755
|
466
|
3/4”
|
2575
|
339
|
1000
|
366
|
400
|
800
|
147
|
113
|
12-Ф10
|
28-Ф18
|
|
DMC48
|
1760
|
1800
|
955
|
890
|
1”
|
2575
|
339
|
1200
|
370
|
800
|
1020
|
110
|
113
|
20-Ф10
|
32-Ф18
|
|
DMC60
|
2160
|
2250
|
1200
|
866
|
1”
|
2600
|
339
|
2000
|
366
|
800
|
1250
|
120
|
120
|
20-Ф11
|
36-Ф18
|
|
DMC72
|
2614
|
2650
|
1400
|
870
|
1”
|
2600
|
339
|
2400
|
370
|
800
|
1390
|
120
|
113
|
20-Ф11
|
40-Ф18
|
|
DMC84
|
3014
|
3050
|
1600
|
1270
|
1”
|
2600
|
339
|
2800
|
370
|
1200
|
1590
|
120
|
113
|
26-Ф11
|
44-Ф18
|
|
DMC96
|
3410
|
3450
|
1835
|
1270
|
1”
|
2600
|
339
|
3200
|
370
|
1200
|
1755
|
124
|
113
|
26-Ф11
|
48-Ф18
|
|
DMC108
|
3850
|
3900
|
2035
|
1450
|
1”
|
2600
|
339
|
3600
|
370
|
1360
|
-
|
120
|
113
|
34-Ф11
|
52-Ф18
|
|
DMC120
|
4250
|
4300
|
2235
|
1450
|
1”
|
2600
|
336
|
400
|
336
|
1360
|
-
|
120
|
120
|
34-Ф11
|
56-Ф18
|
